设备与管线VOCs无组织泄漏排放分析



 在生产及输送 VOCs 相关产品时，1多使用密闭的输送管道运送至生产设备、储罐、装载设施或其它工艺过程。输送过程必须使用1量相关设备和组件，然而在长期使用及 空气中酸性物质腐蚀情况下，VOCs 易从设备组件的轴封与配件缝隙处泄漏出来。



       可能造成 VOCs 逸散的设备与管线组件包括泵、压缩机、阀门、法兰、释压阀、开 口管线、取样连接装置、搅拌器、工艺排泄口等。泵与压缩机为流体的动力输送设备， 输送过程中消耗的热能会传导给流体而造成VOCs 排放，此外动力输送时所造成的压力差与机械振动，会加速 VOCs 的挥发速率而导致 VOCs 逸散量增加。阀门的用途主要在于管路流量的控制、储运设备的装卸，以及储罐与反应器的安全排气（安全阀）。设备与管线组件逸散排放特性见下表 ：

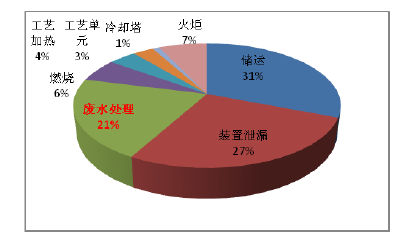

下图为美国石油公司各污染源排放比例，设备与管线的泄漏占 27%。

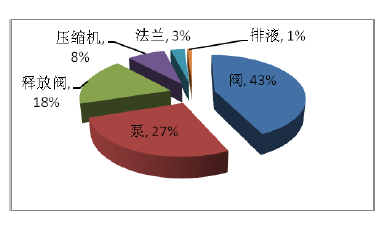

        设备与管线组件的逸散排放连续而缓慢，泄漏频率11与流体特性、组件材质、操作条件、维护状况等因素有关，其中以气体阀、轻质液阀、轻质液泵的泄漏频率较1。下图显示，阀门、泵的泄漏分别占设备与管线泄漏的 43%和 27%。针对上述设备与管 线组件，若进行适当检测维修，则可有效1 VOCs 排放总量。
