活性炭吸附脱附催化燃烧废气处理环保设备

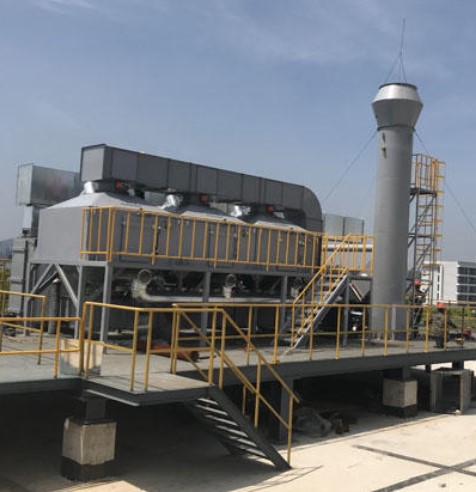

一、活性炭吸附脱附催化燃烧设备

附塔中装有活性炭或活性炭纤维，对工业废气中的VOCs进行富集，当吸附塔中的活性炭吸附饱和，进行脱附处理，脱附热源可用蒸汽，也可用热空气，脱附出的1浓度VOCs进入贵金属1效催化氧化床进行催化燃烧处理，将VOCs转化成二氧化碳和水。该技术的VOCs去除1一般可达98%以上。

二、工艺流程主要包括：

(1)过滤：采用1效纤维过滤器将废气中的粉尘净化。

(2)吸附富集：做合理气相分配，使VOCs废气均匀地通过固定吸附床内的吸附填料层，由于吸附材料表面与有机废气分子间发生物理及化学吸附，废气中的有机成份被吸附在吸附填料表面，吸附塔设置两台以上，一台处于脱附再生或备用，保证吸附过程连续性。

(3)脱附：开启电加热器，开启加热风机，将热量带入吸附饱和的吸附床，将VOCs解吸，然后进入催化燃烧装置。

（4）催化燃烧：采用贵金属催化剂，在200——400℃下将VOCs转化成二氧化碳和水。

三、活性炭吸附脱附催化燃烧技术优点

1）适用于1浓度大风量的废气，处理风量20000~500000m3/h。

2) 处理11，最1可达98%。

四、使用范围

化工、电子、机械、制药、涂装、印刷、涂料等行业。

五、设备投资

设备投资基本上是200~300万元(以处理风量为50000m3/h)，运行费用30~50万元，主体设备寿命10~15年。

六、燃烧设备技术参数

处理风量：1000~100000m³/h

设备尺寸：3000*7000mm

功率：100kw

重量：10t
