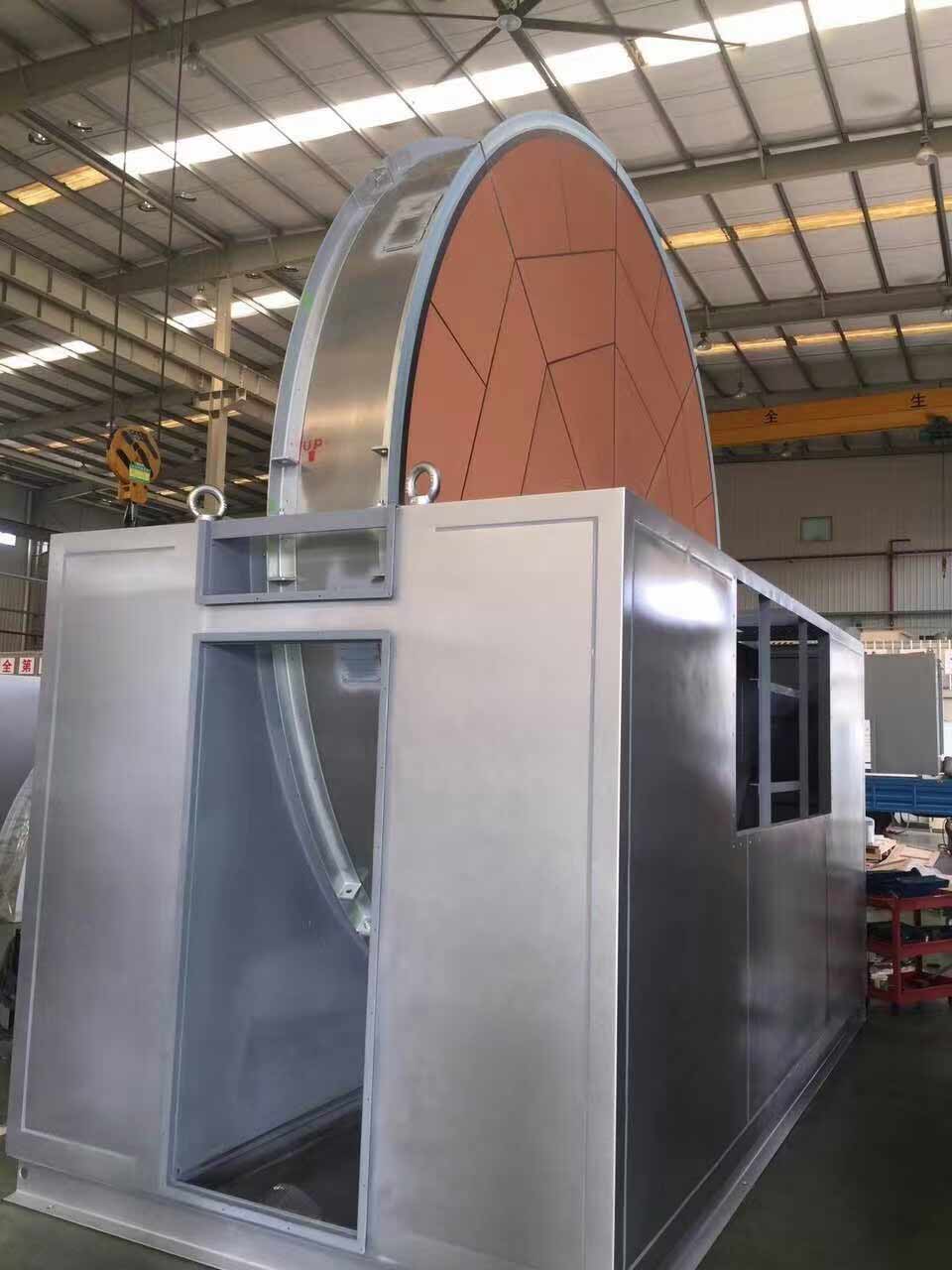

沸石转轮浓缩有机废气处理装置

1、沸石转轮技术原理

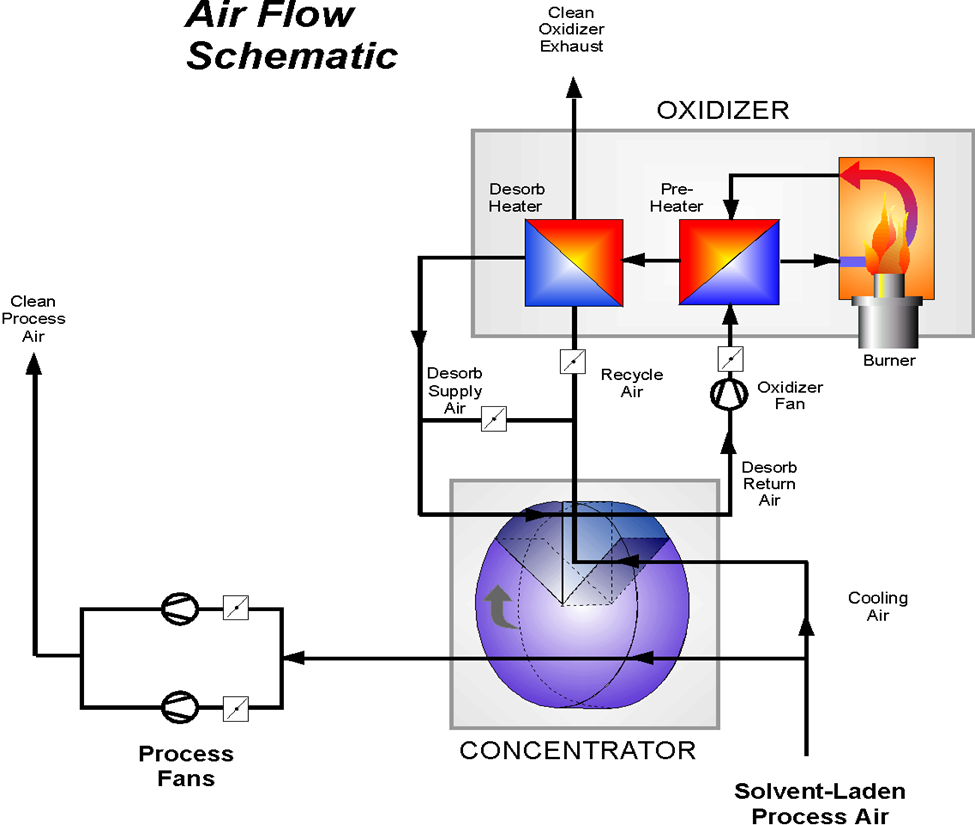

沸石转轮浓缩是利用沸石分子筛对有机废气吸附－脱附－浓缩三项连续变温的吸、脱附程序，使低浓度、大风量有机废气浓缩为高浓度、小流量的浓缩气体。通过转轮的旋转，可在转轮上同时完成气体的吸附、脱附和转轮的再生过程。机物质的转轮在脱附区内脱附，吸附在转轮上的有机物被分离、脱附、进入CO催化燃烧装置、RTO蓄热式焚化炉、RCO蓄热式催化燃烧装置、TO直燃式焚烧炉处理系统，有机物在催化燃烧装置内被氧化分解成水和二氧化碳而得到净化，然后以洁净的气体排入大气。

1.1吸附过程

在VOCs进入沸石转轮过程中，VOCs被吸附在沸石表面，被“过滤”后的达标气体被排放至大气中。

1.2脱附过程

利用热交换器来的热气体（200℃）进行脱附，脱附后的高浓度VOCs进入燃烧设备进行无害化处理。

1.3冷却过程

被脱附后的部分经过与小股气体(来自有机废气)进行热交换，被冷却至40℃一下，进入下一轮吸附工作。

2、沸石转轮技术特点

2.1 具有安全可靠、操作简单、运行费用低、使用寿命长、技术先进等特点。
2.2 净化废气浓缩比大：有10:1；20:1；30:1等，浓缩比可调；
2.3 净化效率可高达98%；
2.4 寿命长：寿命长达20年；
2.5 运行稳定技术成熟。

3、沸石转轮适用范围

3.1 凹板印刷行业的有机废气处理

3.2 半导体制造业(半导体集成电路，LCD)的有机废气处理

3.3 锂电池制造业(电极形成工序、电解液填充工序)的有机废气处理

3.4 涂装行业(汽车、飞机、轮船、自行车、摩托车、电动车、金属制品)的有机废气处理

3.5 化工行业(苯酐、顺酐、PTA、乳胶等生产工艺)的有机废气处理

3.6 制药行业(维生素、青霉素)的有机废气处理

3.7食品行业的有机废气处理
3.8 涂布行业
3.9 橡胶行业
3.10  纤维制造行业
