1. 沥青储罐大小呼吸废气来源

沥青罐区共有储罐17个，储罐目前在用13个，空置4个（将来根据上海石化需要进行改造）。在用储罐中沥青罐8个，储存炼油部常减压蒸馏装置、溶脱装置生产的经调合、分析合格后的石油沥青，装车棚2个，共7个装车位，其中沥青装车位5个。

2. 沥青储罐废气呼吸口产生量计算

3. 沥青储罐废气处理工艺选择

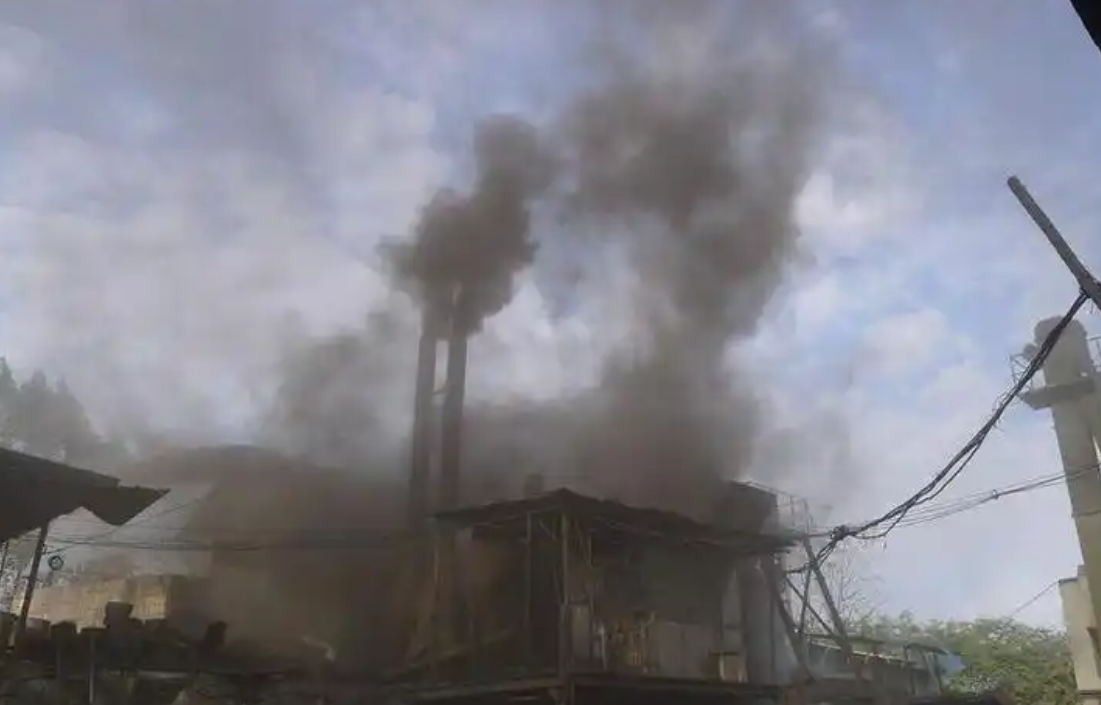

沥青烟气主要由气、液两相组成，液相部分是十分细微的挥发冷凝物，粒径不一，气相是不同气体的混合物，含BaP等物质。对于这种浓度不高又极为分散，组成复杂的沥青烟雾，目前得已应用的处理方法有四种：燃烧法（高温氧化）；电捕法；吸附法；吸收法。而其中对于有机挥发物同时含沥青烟的废气比较彻底的治理方法可采用高温氧化法，可将沥青烟、BaP、非甲烷总烃转化为水和二氧化碳，将有机硫转化为二氧化硫，实现深度治理。考虑到沥青罐区废气含硫，在低温的催化氧化处理中不易完全氧化，并有可能导致催化剂中毒、通道堵塞等问题，直接选择蓄热氧化装置存在设备阻塞的可能性，因此，本项目采用综合处理方案，在氧化装置前，设有柴油洗涤和脱硫装置，实现对绝大部分沥青烟和有机硫的去除，最终至氧化装置时，废气中所含沥青烟浓度较低，且会溶解在柴油蒸汽中，降低了其粘附性，实现废气氧化装置的稳定运行，同时，通过氧化装置对有机废气较彻底转化的特点，可实现对异味的有效控制，符合地区环保规划要求。

综上，先将油气进行柴油吸收，使废气浓度降低到一定范围，再进入蓄热氧化单元，可有效提高废气去除效率，降低装置负担和设备投资成本。最终选定采用“柴油低温吸收吸收脱硫-蓄热氧化”的处理工艺对沥青罐区各储罐呼吸气、沥青装车废气进行收集治理。

4. 沥青储罐呼吸废气收集

石化储罐油气回收装置气相平衡管直接连通方案

石化储罐油气回收装置共用切断阀方案

石化储罐油气回收装置单罐单控

石化储罐油气回收装置单呼阀方案

5. 沥青储罐呼吸废气处理达到标准

废气排放执行《石油炼制工业污染物排放标准》（GB31570-2015）表4规定的大气污染物特别排放限值及表5规定的企业边界大气污染物浓度限值，恶臭污染物排放执行《恶臭污染物排放标准》（GB14554-93）二级标准。

6. 沥青储罐呼吸废气处理效率

储罐呼吸气经“柴油低温吸收-吸收脱硫-蓄热氧化”装置处理，废气中污染因子沥青烟、BaP、有机硫（以硫计）、H2S、非甲烷总烃的去除效率分别为99%、99%、剩余1%有机硫全部氧化为SO2、95%、97%，同时产生NOx。

沥青装车废气经蓄热氧化装置处理，废气中污染因子沥青烟、BaP、有机硫（以硫计）的去除效率分别取99%99%、全部氧化为SO2，同时产生NOx。
