沧州富越化工罐区VOCs治理案例
文章出处：未知 人气：发表时间：2019-04-03 11:14
1、油品罐区VOCs治理概述
油品静止储存在罐中，随着温差变化，当白天油罐受到阳光辐射，温度上升，罐内油气压力增加，当罐内压力增加到一定值时，呼吸阀的压力阀打开，油蒸气呼出罐外；当气温降低，油罐内压力降低时，部分空气被吸入罐内。
周而复始，油罐不断地进行呼吸。油气呼出罐外浪费了能源，降低了石油标号，污染了环境，容易引起火灾事故。国内目前还没有储油罐油气的回收设备，国外虽然有，但成本很高。所以需要罐区VOCs治理装置。
2、油品罐区VOCs治理方案

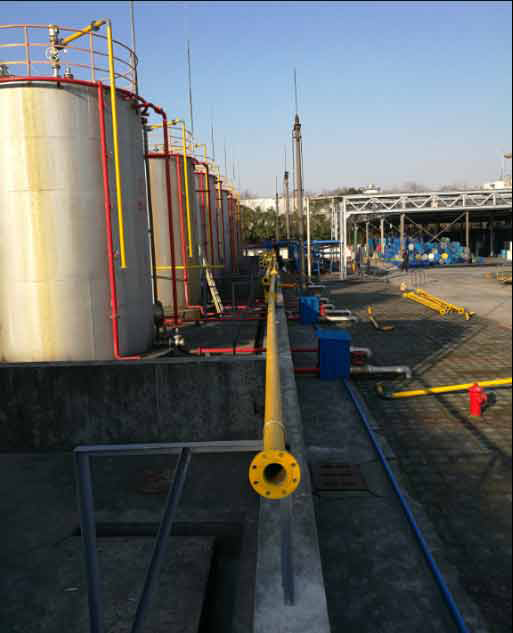

1）将罐顶挥发的混合甲醇气进行密闭收集；
2）罐区VOCs产生时系统风泵获得压力信号自动启动风泵；
3）通过变频器转速调节风泵抽气能力，适时跟踪装载速度；
4）被集中收集的甲醇气输送到冷凝+活性炭吸附机组；
a）罐区VOCs先进入冷凝单元，甲醇气在冷凝单元中通过分梯度“冷凝” 的方式将绝大部分甲醇气转化为甲醇，分凝后的低浓度甲醇气和进气进行回热交换至近常温状态；
b）出回热交换器的低浓度近常温甲醇气继续进入活性炭吸附单元，气体通过活性炭吸附后，大部分挥发性有机物被吸附，未被吸附的经排气筒达标排放。
5）回收的甲醇通过甲醇泵自动输送至指定储罐。
3、油品罐区VOCs治理工艺原理
常温甲醇气沿主气管道，经由防爆风泵（前置或后置）送入冷凝回收装置，风泵和装在甲醇气主管上的压力传感器连锁，根据发醇量的大小自动变频运行。甲醇气直接进入冷凝单元进行多级冷凝：由前置级、第 1级初冷、第2 级中冷和第 3 级深冷组成。前置级将第 3 级深冷后的余气冷量与进入甲醇气回收处理装置的常温甲醇气进行热量交换，使甲醇气降低 5～10℃左右。第1级初冷将甲醇气温度从环境温度降至 3℃左右，第2级中冷级从3℃左右降到-35℃，第3级深冷级从-35℃降温至-80℃，使97%的甲醇气得到冷凝液化。
分离出甲醇后的低温贫甲醇气体再依次回到第一级冷凝箱、回热预冷器进行回热交换，温度回升到 20℃左右，进入到活性炭吸附系统，通过活性炭吸附后，大部分挥发性有机物吸附被，未被吸附的经排气筒达标排放。
